Predallen / breedplaatvloeren
Breedplaatvoeren, ook wel bekend als een predallen, zijn een vrijdragend systeem dat dient als afdek van constructiebouwlagen. Deze vloeroplossing bestaat uit geprefabriceerde betonnen platen met een dikte van 50 tot 80 mm.
De platen zijn voorzien van geïntegreerde wapening en zichtbare tralieliggers die respectievelijk als onderwapening en afstandshouders fungeren. Op de bouwplaats worden op deze predallen wapeningsnetten aangebracht (bijlegwapening), samen met een meewerkende gewapende betonlaag, ook wel de druklaag genoemd. Dit proces zorgt ervoor dat de vloer niet alleen duurzaam en efficiënt grote overspanningen kan overbruggen, maar waardoor na het storten een monoliete volle betonvloer verkregen wordt.
Breedplaatvloeren combineren efficiëntie en stevigheid en vormen een ideale oplossing voor uiteenlopende bouwprojecten.
- Flexibele vormgeving en uitsparingen: Dankzij de grote ontwerpvrijheid kunnen breedplaten eenvoudig worden aangepast aan verschillende beukbreedtes en voorzien worden van uitsparingen waar nodig.
- Strakke, naadloze afwerking: Breedplaatvloeren bieden de mogelijkheid om een vrijwel naadloze aansluiting te realiseren, wat resulteert in een esthetisch fraai en uniform resultaat.
- Monolithisch eindresultaat: Na het storten van het beton vormt de vloer als het ware één grote, stevige plaat met optimale sterkte en duurzaamheid.
- Eenvoudige integratie van leidingen: In de druklaag kunnen leidingen zoals elektra, water, ventilatie en riolering gemakkelijk worden opgenomen, conform de richtlijnen voor leidingen in breedplaatvloeren.
- Rol van de tralieliggers: Tralieliggers, ook wel driehoekige vakwerkliggers genoemd, fungeren als onderwapening en zorgen voor sterkte, stijfheid en de verbinding tussen de prefab-schil en de gestorte druklaag.

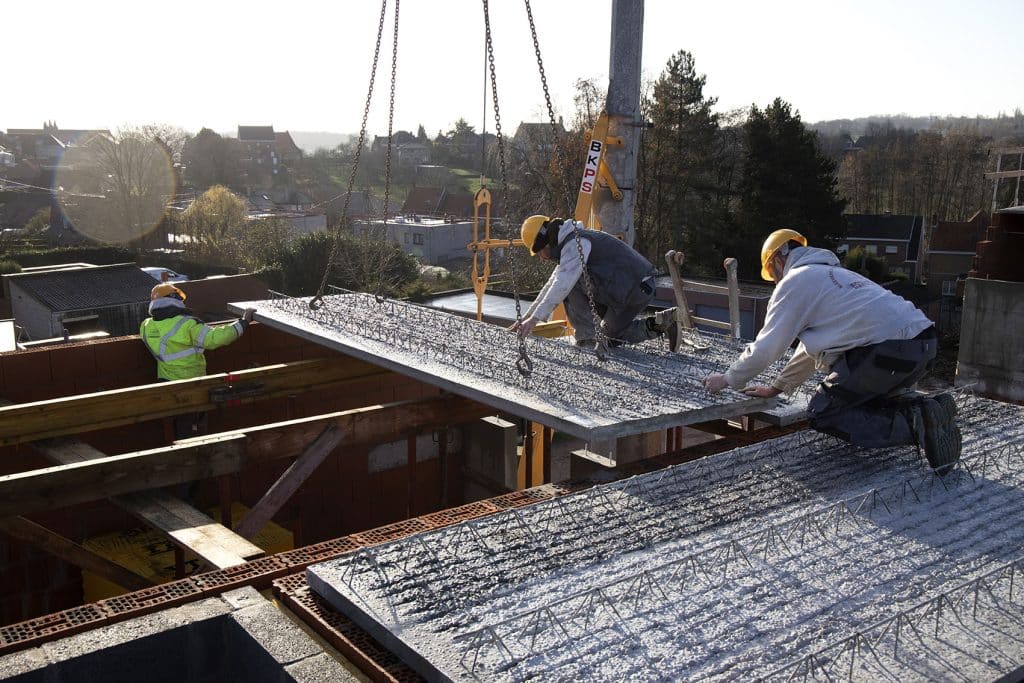

- Hijsfunctie van tralieliggers: Naast hun constructieve functie kunnen de tralieliggers ook als hijsmiddel worden gebruikt, wat het transport en de montage vergemakkelijkt.
✅ Voordelen van breedvloerplaten ten opzichte van traditioneel gewapende holle gewelven:
- Monoliete betonvloer – Breedvloerplaten, in combinatie met een druklaag, vormen een monolithische volle betonvloer, wat zorgt voor een hogere sterkte en stabiliteit.
- Efficiënt en snel te plaatsen – Dankzij de grote breedte (tot 3 meter) en prefab eigenschappen, kan de plaatsing sneller verlopen dan bij holle gewelven.
- Flexibiliteit in ontwerp:
- Grote overspanningen mogelijk.
- Geschikt voor complexe bouwvormen, zoals veel verschillende beukbreedtes of vormvrije uitsparingen.
- Verhoogde integratie van leidingen – Leidingen voor elektra, water en ventilatie kunnen eenvoudig in de druklaag worden geïntegreerd.
- Naadloze aansluiting – Dankzij rechte randen ontstaat een strak, fraai afgewerkt plafond zonder zichtbare naden.
- Sterkte door geïntegreerde tralieliggers – Tralieliggers zorgen voor samenhang tussen de prefab plaat en de druklaag, en dienen ook als hijsmiddel tijdens de plaatsing.
❌ Nadelen van breedvloerplaten ten opzichte van traditioneel gewapende holle gewelven:
- Zwaarder dan holle gewelven – Breedvloerplaten zijn massiever, wat kan leiden tot hogere transport- en kraankosten.
- Grotere hoeveelheid beton nodig – Door de volle constructie vraagt de monoliete vloer om meer beton in de druklaag, wat duurder kan zijn.
- Minder thermische en akoestische isolatie – Holle gewelven bieden door de lege ruimtes vaak betere thermische en geluidsisolerende eigenschappen.
- Afhankelijk van tralieliggers – De sterkte en stabiliteit van breedvloerplaten zijn sterk afhankelijk van de kwaliteit en plaatsing van de tralieliggers.
- Arbeidsintensiever op de bouwplaats – Hoewel prefab, is de extra voegwapening en het storten van de druklaag een meer arbeidsintensief proces dan bij holle gewelven.

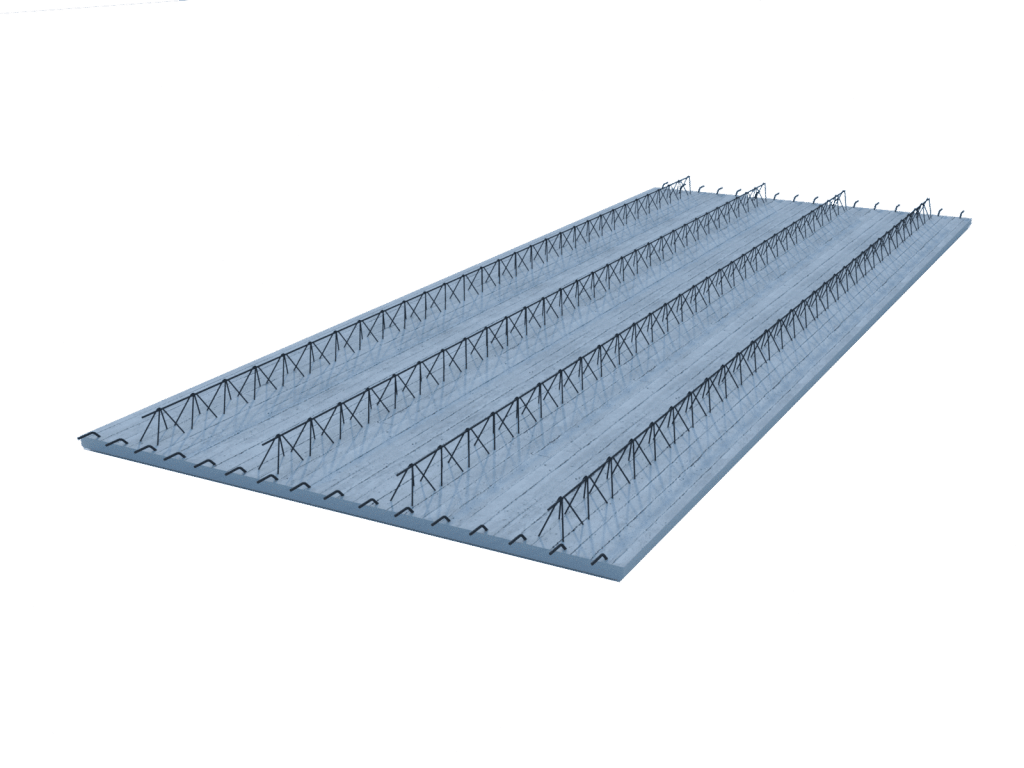

- Breedvloerplaten tot 3 meter breed
- Variabele diktes: Verkrijgbaar in diktes van 5 cm tot 8 cm, afhankelijk van de gewenste wapening en brandwerende eigenschappen, om aan al uw specifieke eisen te voldoen.
- Keuze in afwerking: Beschikbaar met een gladde of ruwe afwerking, afgestemd op uw projectbehoeften.
- Perfecte aansluiting: Voorzien van rechte hoeken in plaats van afgeschuinde zijkanten, wat een naadloze en nauwkeurige aansluiting garandeert.

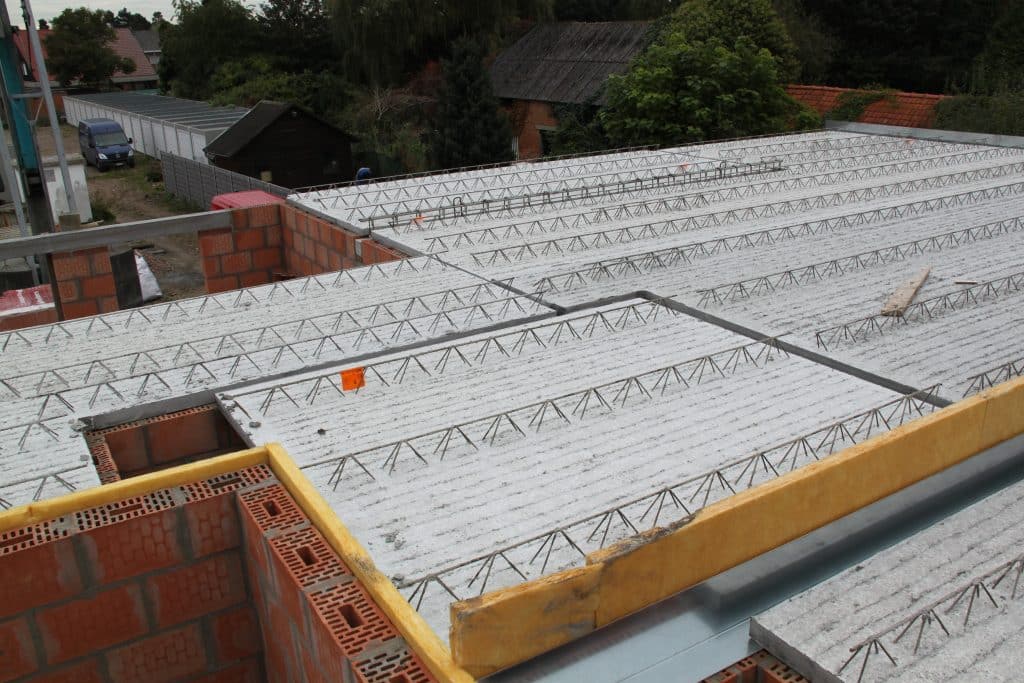

- Residentiële bouw: Geschikt voor vloerconstructies in woningen en appartementen.
- Utiliteitsbouw: Ideaal voor kantoren, scholen en ziekenhuizen.
- Industriële gebouwen: Voor zware belasting zoals in magazijnen en fabrieken.
- Complexe constructies: Bruggen, tunnels en andere grote infrastructurele projecten.
